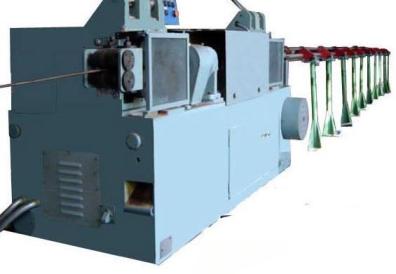

Автомат правильно отрезной ПРА499Н

     Автомат правильно отрезной для арматурной стали диаметром 16 мм. модели ПРА499Н предназначен для разматывания, правки и мерной резки горячекатаной круглой стали гладкого и периодического профиля кл. А-I; А-II; Ас-II и А-III по ГОСТ 5781-82. Допускается правка стального горячекатаного круглого проката по ГОСТ2590-88 с временным сопротивлением до 600МПа (60 кгс/кв.мм).
     Автомат правильно отрезной ПРА499Н может найти применение в цехах предприятий металлоконструкций, железобетонных конструкций, машиностроительных предприятий, механических мастерских, ремонтных и других заводах.
     При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
     Правильно отрезной автомат представляет собой правильно отрезной станок с вращающейся правильной рамкой, роликовой подачей и рычажным резом. Привод подачи и реза на станке ПРА499Н осуществляется от двухскоростного электродвигателя через клиноременную передачу.
     Правка материала осуществляется в направляющих втулках и в правильной рамке во всех плоскостях путем его многократного поперечного пластического изгиба волоками-заготовками, закрепленными в сухарях, которые установлены в гнездах быстровращающейся правильной рамки. Для регулировки зазора между нижними и верхними подающими роликами в зависимости от размера сечения материала оси роликов выполнены эксцентриковыми. Привод правильной рамки осуществляется от электродвигателя через клиноременную передачу.
     Отрезка прутков на правильно-отрезном автомате осуществляется с помощью отрезной втулки, закрепленной в корпусе заднего механизма подачи и открытого ножа, закрепленного на двуплечем рычаге, свободно качающемся в оси.
     Отмер длины отрезаемых прутков, производится посредством механизма отмеривающего, который устанавливается на приемном устройстве. Отрезанные прутки из канала приемного устройства сбрасываются вниз.















Автомат правильно-отрезной ПРА499Н
Класс точности
Н по ГОСТ 8-82
Диаметр обрабатываемых стержней, мм:
     гладкого профиля
5…16
     периодического профиля
6…12
Скорость подачи, м/мин
30, 60
Скорость вращения правильной рамки, мин -1
1000
Длина отрезаемых стержней, мм
500…9000*
Допускаемое отклонение длины отрезаемых стержней, мм
     при длине свыше 500мм до 1 м .
±5
     при длине свыше 1 м до 6 м
±9
     при длине свыше 6 м
±12
Допускаемая кривизна стержня 1 п.м., мм
6
Число пар подающих роликов
2
Расстояние между осями верхнего и нижнего подающих роликов, мм
160
Количество правильных втулок в правильной рамке
5
Габаритные размеры, мм
      а) станка:
            длина х ширина х высота

2830 х 1400 х 2000
     б) автомата:
            длина х ширина х высота

17000 х 2150 х 2000

























Масса, кг:
     станка
3150±2%
     ограждение проволоки**
30±2
     автомата
4100±2%
Род тока питающей сети
Переменный трехфазный
Частота тока, Гц
50
Напряжение силовой цепи, В
380
Напряжение цепи управления, В
110
Напряжение цепи освещения, В
24
Количество электродвигателей, шт.
2
Электродвигатель привода подачи и реза:
     тип
АИР180 М12/6 У3
     мощность, кВт
7/13
Электродвигатель привода правильной рамки:
     тип
4А160 S 4У3
     мощность, кВт
15
Наибольшая суммарная мощность всех электродвигателей, кВт
28





















* Для правки и резки на правильно-отрезном автомате стержней длиной более 9 метров необходимо приобрести дополнительные секции приемного устройства.
** Ограждение проволки для правильно-отрезного автомата поставляется за дополнительную плату.
